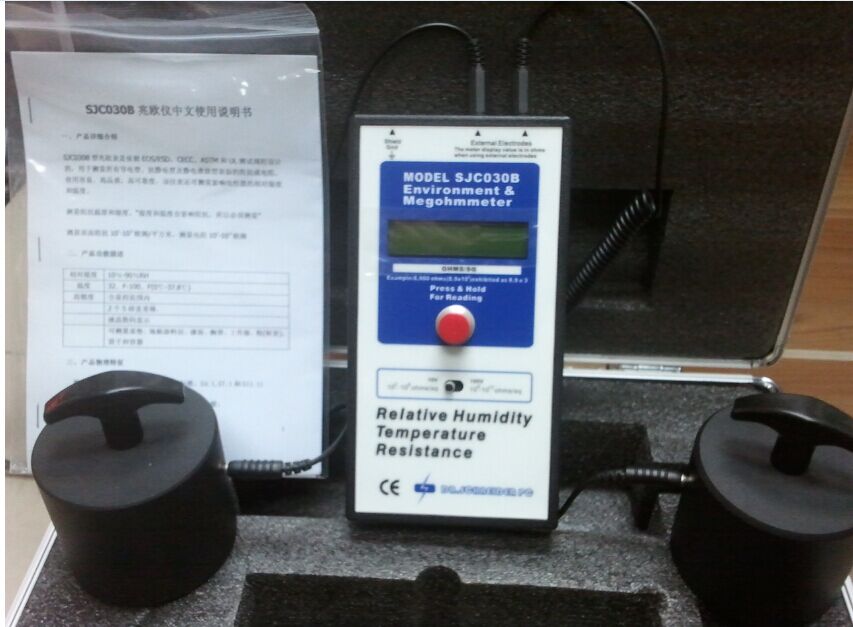

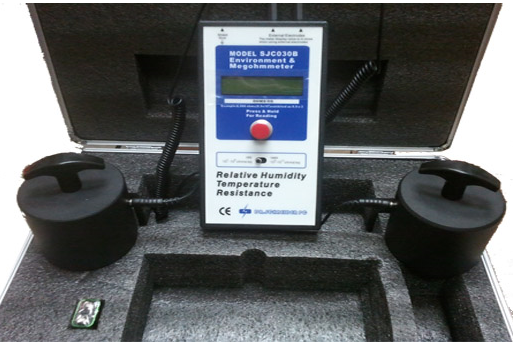

SJC-030B重錘式表面電阻測試儀簡介：
SJC-030B重錘式表面電阻測試儀（重錘式兆歐表），是依據美國ACL-800重錘式表面電阻測試儀的設計原理（EOS/ESD，CECC、ASTM和UL測試規程），結合國內用戶實際使用要求而設計的。
SJC-030B表面電阻測試儀是一款集測量物體表面電阻和環境的溫度、濕度三種功能為一體的多功能電阻測試儀，相比較國內普通電阻測試儀測量更精確，數據更嚴謹?shù)耐瑫r(shí)，也節約了用戶采購國外進口精密測量?jī)x器的高昂成本。
SJC-030B重錘式表面電阻測試儀用途：
SJC-030B重錘式表面電阻測試儀的量程為03-1012歐姆，可測試各種材料的電性能，用于測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻。
儀器測量標度為0伏/100伏，適合使用于標準規定的工作臺面和地面，可測量桌墊、地板涂料層、漆面、腕帶、工作服、鞋(鞋套)、袋子和容器等產品。
SJC-030B重錘式表面電阻測試儀產品優勢：
1.液晶數碼顯示，容易使用，讀數方便，采用LCD顯示屏，能將實測的精確值顯示出來（如：27歐姆（2.7*10e7）將會顯示為：2.7 e07 ohms/sq）
2.配有塑料儀表保護箱，防止儀表受損
3.重量輕，只有425g，攜帶方便
4.自動斷電功能，延長電池使用壽命
5.自動回零，保證精確度
6.平行電極，1磅重探頭及內置阻抗探頭，均符合ASTM，EOS和CECC標準
7.可替換探頭，延長使用壽命
8.使用9V直流電或鎳鎘充電電池或交流變壓器。
9.集阻抗、濕度、溫度三種測量?jī)x表于一體。
SJC-030B重錘式表面電阻測試儀使技術參數：
|
相對濕度 |
10％-90％RH |
|
溫度 |
32。F-100。F(0℃-37.8℃) |
|
高精度 |
全量程范圍內 |
|
產品配置 |
2個5磅重，2.5英寸RTT、RTG盤形電極. |
|
顯示屏 |
高精度LCD，液晶數碼顯示 |
|
供電方式 |
可充電電池 |
測量的電阻值范圍區分：
|
電壓 |
范圍 |
定義 |
|
10V |
小于10的6次方歐姆/平方 |
導電 |
|
100V |
10的6-11次方歐姆/平方 |
|
|
100V |
大于10的12次方歐姆/平方 |
絕緣 |
液晶顯示的電阻值范圍換算表：
|
10e3=1千歐姆 |
|
10e4=10千歐姆 |
|
10e5=100千歐姆 |
|
10e6=1兆歐姆 |
|
10e7=10兆歐姆 |
|
10e8=100兆歐姆 |
|
10e9=1000兆歐姆 |
|
10e10=10000兆歐姆 |
|
10e11=100000千歐姆 |
|
10e12=1000000兆歐姆 |
SJC-030B重錘式表面電阻測試儀使用方法：
一、平行探頭（單獨儀器測量）阻抗測量法(Parallel Probe Resistivity Method)
平行探頭阻抗測量法是符合EOS/ESD－S11.11－1993標準的測量方法，這是一種快速的測量平面均勻材料電阻值的方法。這種方法也適合于多層材料的測量，但是在阻抗值測量報告中必須注明測量時的溫度和濕度條件。
1、 將儀表放在待測量的物體表面。
2、 將開關調到所需的電壓位置(10伏或100伏)
3、 持續按下測量按鈕，此時LCD屏?xí)@示出測量的表面阻抗，溫度和相對濕度值，整個測量過程大約為十五秒種。
二． 同心環探頭（重錘）阻抗測量法（Concentric Ring Probe Resistivity method）
這個測量方法是符合EOS/ESD-S4.1測量要求來測量獨立于接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個5磅重錘探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。
1、 將連線插頭插入表的兩個3.5毫米插孔，并將香蕉插頭與兩個5磅重錘探頭相連接
2、 按照測量規程（測量距離）將兩個探頭放置在待測物體表面
3、 選擇所需的電壓值，將開關調到所需的電壓位置(10伏或100伏)
4、 按下開關直至所測電阻（單位為歐姆），相對濕度和溫度都顯示在液晶顯示屏上。
注意事項：
1.表面阻抗單位為歐姆/□；.溫度單位為攝式；相對濕度單位為百分比。
2.在每次測量中，按下測量按鈕后，SJC030B表將連續顯示修整測量值，松開按鈕后約四十五秒內，顯示的是最后一個測量值。
SJC-030B重錘式表面電阻測試儀性能描述：
|
性 能 |
SJC030B |
|
103-1012Ω量程 |
√ |
|
濕度讀數 |
√ |
|
溫度讀數 |
√ |
|
10v/10ov |
√ |
|
5磅2.5英寸盤形探頭 |
√ |
|
測量RTT、RTG |
√ |
|
測量表面阻抗 |
√ |
|
內置阻抗探頭 |
√ |
|
數碼液晶讀數 |
√ |
|
繞線插孔 |
√ |
|
發泡塑料儀表保護箱 |
√ |
|
NIST標準 |
√ |
|
9V標準電池 |
√ |
