根據GJB 3007-97,SJ/T 10694-2006 和ANSI ESD S20.20 標準制作，是一種能方便快速地測試手腕帶和腳環、導電鞋或防靜電鞋的穿戴情況的裝置，實用測量范圍為0.1MΩ~1000MΩ,全量程精度小于10%。測試儀操作非常簡單，綠色數值表明正常，黃色數值表示為接近限制值，而紅色數值則表示測試不合格（具體使用方法見測試說明）。使用者可以根據測試需要設置相關參數。
1. 測試阻值符合國際標準，檔位標準可設置�？蓽y試單線及雙線手腕帶。
2. 為觸摸式測試，不為按鍵或按鈕式，避免接觸不良或不經久用 。
3. 測試儀腳踏板應區分左右腳以符合國際規范。不能僅是一片金屬踏板供雙腳測試。
4. 靜電測試儀與管制系統之間信號連接線為可插拔式，方便靜電測試儀送檢時拆裝。
5.測試儀分單機模式和連線模式，可單獨進行測試，也可連接PP-6808ESD控制器由電腦啟動測試儀進行測試和記錄資料。并可以同時或分級測試手腕帶和腳環、導電鞋、防靜電鞋的穿戴情況，節省測試時間。
6.聯網使用時，可由刷卡啟動測試儀。未刷卡時，測試儀顯示”空閑”，刷卡后顯示”準備好”，可顯示中文簡體繁體或英文，可由管理者密碼更改顯示語文種類。
7.具備測試人員測試結果近失效提醒功能，當測試結果低于下限或高于上限時，測試儀屏幕將使用紅色顯示測量的電阻值。當測試結果在近上下限與高低標準之間(鄰近標準但未高于高標或低于低標)，將使用黃色顯示測量的電阻值，(此時雖做提醒，但仍是合格)。當測試結果在近上下限之內，將使用綠色顯示測量的電阻值。
8.當聲音功能打開時，任何被測試不合格時，蜂鳴器將鳴叫三聲，全部合格時，鳴叫一聲。
9.自備LCD觸摸屏，管理者可使用密碼輕松設定ESD阻值標準及近失效提醒阻值標準。LCD屏上可顯示設置好的阻值標準，方便使用人員知道目前使用阻值高低標準。設定好的阻值會顯示在液晶屏小方格內，管理者能很清晰的知道目前已設定的阻值 (藍色字體為低端阻值標準，紅色字體為高端阻值標準。)
10.測試速度快，單機使用1秒內完成結果顯示，顯示數字化阻值并區分顏色(紅色超標、黃色近失效、綠色合格)。
11.手腕帶插孔比一般單孔測試儀多預留一倍，且具備單、雙線手腕帶孔，并可分開顯示于LCD屏。
12.金屬外殼，測試按鈕為觸摸式、非一般按鈕彈片式，經久耐用，訊諾品牌，高端上檔次。
A.人體靜電綜合測試儀PE168-STR (阻值顯示及輸出):
| 電源 | 8-12V DC 100mA |
| 重量 | 606g±5% |
| 電壓電流 |
電壓最大：±400V （峰值，DC 或AC） 開關電流最大：100mA，觸點電阻約30Ω |
| 材質 | 金屬外殼 |
| 測試范圍 | 100KΩ~1000MΩ |
| 測試精度 | ±10% |
| 通訊接口 | RS-485 |
| 工作溫濕度 | -10—70攝氏度 室內使用，濕度60%左右 |
| 阻值顯示 | 有 |
| LCD顯示屏 | 2.4寸彩色顯示觸摸屏，分格顯示阻值一目了然 |
| 高低標設置 |
單機使用:可由觸摸屏經由管理者密碼進入設置 聯網使用:可由6808ESD控制器軟件遠程設置 |
| 可測試防靜電手鞋具 | 單線手腕帶、雙線手腕帶、左鞋、右鞋 |
| 手腕帶插孔 | 單線2孔，雙線2孔 |
| 測試按鈕 | 觸摸式，非一般按鈕彈片式，經久耐用 |
| 開門信號輸出 | 具備門禁開門和關門信號輸出(干接點) |
| 型號 | PP-6808ESD |
| 電源 | 高性能穩壓電路，支持DC9～24V輸入 電源支持反接、抗脈沖群、抗雷、抗靜電等保護，主板最大功耗≤2.5W |
| 尺寸 | PCB尺寸145mm×90mm |
| 處理器 | Samsung S3C2416XH-40, ARM926EJ,主頻為400MHZ |
| 內存 | DDR2高性能內存 支持64MB/128MB (可選) |
| Flash | 兼容MLC/SLC Nand Flash 板載為256MB SLC Flash |
| 串口 | 集成4個高速串口， 主板對外2個全隔離RS485總線接口， 2個RS232串口， 支持對外4個TTL擴展串口 |
| 音頻 | 擴展WM8753聲卡 1個音頻輸出插口（采用標準3.5mm插口） |
| 網絡 | 主板上擴展高性能100M工業網卡 支持100/10M自適應 |
| USB DEVICE | 1路USB 2.0 DEVICE 插口為標準miniUSB |
| USB HOST | 1路USB 1.1 HOST 插口為標準USB A母接口 |
| SD卡接口 | 1個自彈式標準SD卡座 |
| LCD接口 | TFT彩屏 7寸 分辨率800*680（電阻屏） |
| 觸摸屏接口 | 支持4線電阻屏接口 |
| RTC時鐘 | 內部集成實時時鐘（RTC時鐘電源3V） 板載RTC備份電池斷電后可以運行5年以上 |
| 蜂鳴器 |
板載1個蜂鳴器 可用于警報或者提示發聲 GPIO接口：板載1個30PIN 2.0mm IDE接口 引出常用接口和GPIO方便用戶進行擴展 |
| 存儲容量 | 可存儲5萬人員資料，離線保存10萬筆刷卡數據 |
| 集成4路輸入，4路繼電器輸出，每路輸入輸出均有狀態指示燈 | |
| 內置看門狗 | |
| 工作溫度 | -20～70℃ |
| 工作相對濕度 | 20％～90％無凝露 |
ESD6806管理系統，計算機配置需求：
操作系統：Windows7/Windows8/Windows8.1/Windows2008
數據庫：SQL2005/2008R2/2012R2
網頁服務器: 微軟IIS (建置IIS系統，可讓其他計算機透過網頁瀏覽器管理或查看ESD)
郵件服務器: SMTP郵件服務器，提供IP、發件賬號、密碼，可自動發送ESD報表到各管理者
Office：office2007以上
CPU：雙核3.0GHz
內存：2GB以上
硬盤：50GB (使用SQL EXPRESS免費版數據庫限制為4G，5000人企業可儲存約2年數據，數據近滿要備份刪減數據，使用正式授權版則無容量限制)
軟件功能：
1. 用戶需自備正版或免費版之SQL SERVER操作系統及SQL數據庫(微軟官方軟件可具有2008 R2 EXPRESS可免費下載)
2. 能設定管理員密碼和用戶密碼,并且可以設定不同操作權限
3. SQL數據庫管理安全穩定，TCPIP高速傳輸，ARM9工控主板硬件搭配，測試速度快3秒內完成。
4. 軟件可以excel表格輕松導入新增人員測試權限
5. 軟件具備與硬件校時功能，可手動與核心控制器同步校時
6. 能夠以不同的查詢條件（如時間、部門、門號、靜電手環測試結果、鞋具測試結果、開門太久…等），整理出ESD防靜電門禁的結果。訊諾靜電測試查詢結果可以保存、分析利用
7. 能依據各種條件查詢，依月份、日期、部門、個人或各式錯誤原因等多種條件化查詢做出多功能靜電門禁管理報表
8. 測試異常報表數據包含手、左腳、右腳等阻值數字化顯示、非法卡等各種異常狀況記錄。手及左右腳測試錯誤信息能區別顯示。避免一般門禁報表只顯示進入通過與否之非ESD測試管理報表之缺點
9. 軟件實時收取讀卡測試數據，也可實時連機監控
10. 同一軟件可以管理數百臺硬件設備及跨車間跨廠區多點管理(通過聯網設備)
11. 具備遠程登錄管理功能，實現在其他電腦上能查詢和管理服務器上的訊諾ESD系統，即通過網頁端能進行查詢和編輯服務器資料。特別是實現客戶端進行Excel檔人員刪除和增加
12. 軟件可以excel表格輕松導入刪除人員測試權限
13. 軟件上傳人員測試權限至硬件時，遇通信無響應或障礙時，可自動重傳，無需手動重傳
14. 具備定時自動Email給管理者ESD測試報表功能
15. 自動生成A.測試合格報表，B.測試異常報表，C.應測未測人員報表,D.非法卡測試人員報表等多種ESD管理報表，并能自動Email給管理者
16. 自動生成測試次數合格率統計報表，按人員部門分類列出合格率，并能自動Email給管理者
17. 所有報表，管理者可以自行勾選要發送哪些報表至郵箱
18. 報表的時段選擇可以自行設定
19. 軟件具備定時自動備份及清除數據庫功能 (選項)
20. 軟件具備自動將測試刷卡時間記錄上傳到指定路徑目錄功能(可供其他人事或考勤系統做打卡數據應用)(選項)

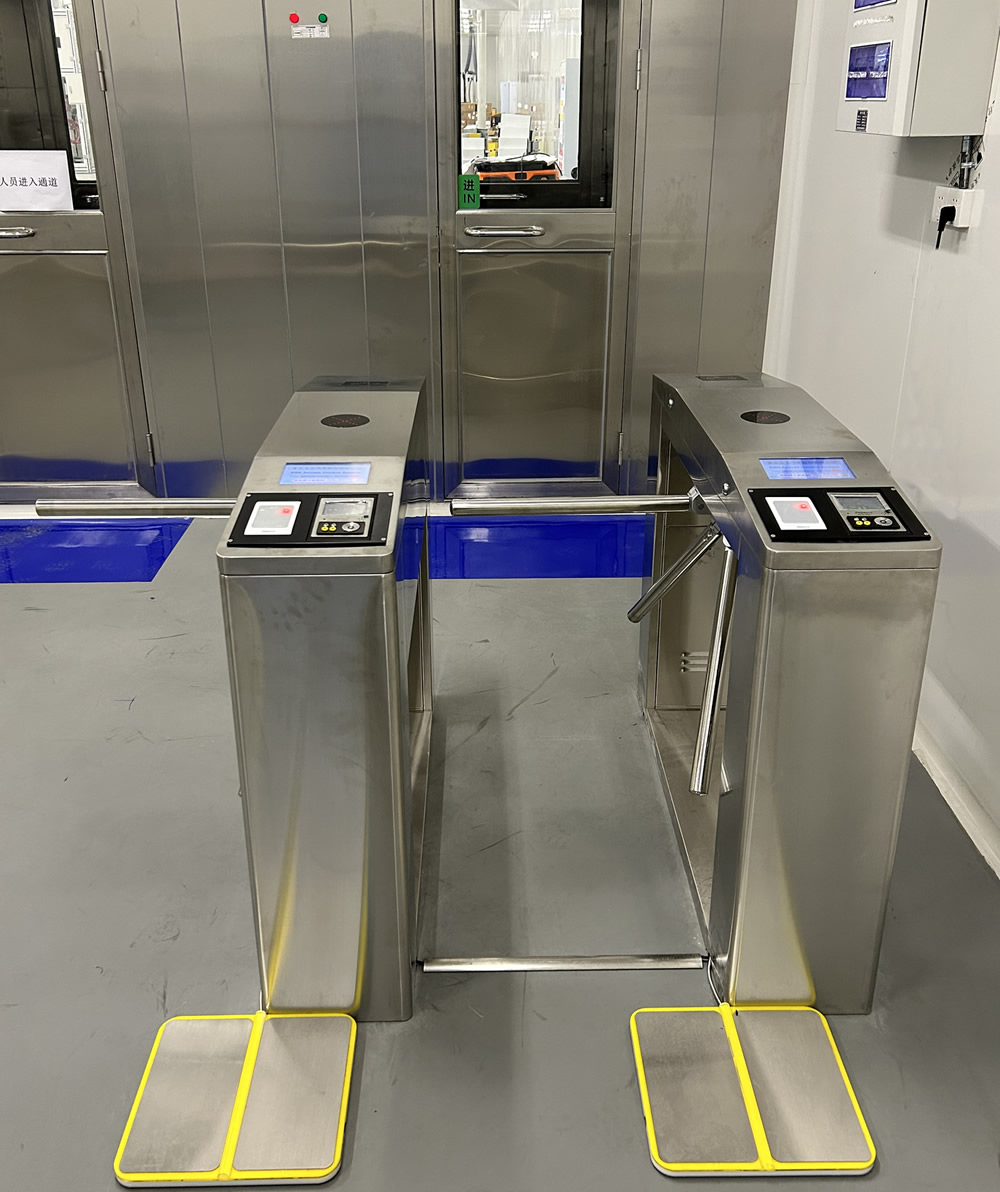

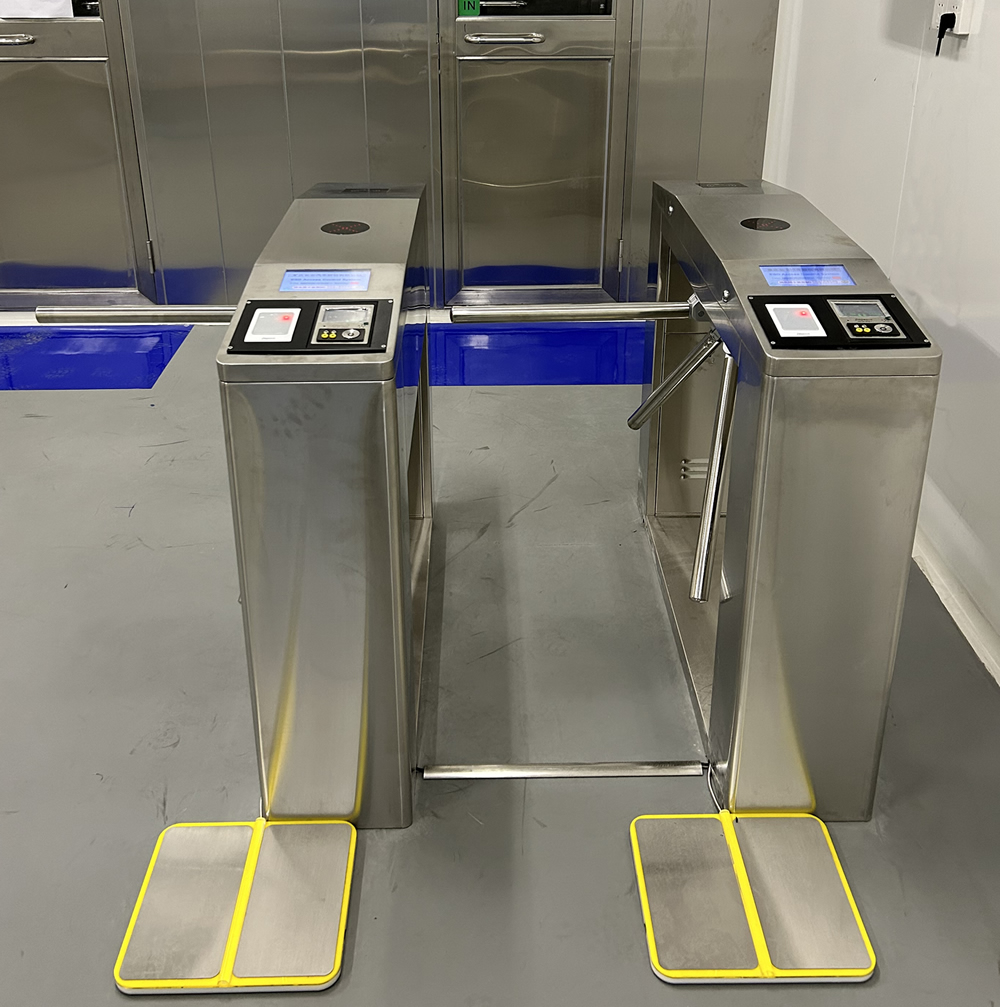

橋式三輥閘防靜電門禁案例圖：
