ESD防靜電測試門禁管理系統(人體綜合靜電測試數據管理門禁系統) 是結合靜電測試與電子門禁系統及計算機化管理軟件的先進產品；在許多設置靜電防護區(EPA)的場所中，靜電鞋具與靜電腕帶的測試都是以傳統的人工登錄或監督方式進行，不易落實貫徹，甚至錯誤百出，難以獲取客戶與管理階層之信賴，也形成人員靜電接地上的極大潛在漏洞；防靜電門禁系統針對這些缺點，提出直接有效的解決，保證作業人員在進入EPA 區時，已確實做好人員靜電接地的準備；并結合三輥閘做為人流通道的控制設備。可為出入人員提供有序文明的通行方式，杜絕非法出入，并在緊急情況下快速控制落桿，組織人員疏散。
多數電子車間使用的傳統靜電防護設備，不能有效消除由于操作人員由外部攜帶入操作間靜電，從而產生放電現象，即靜電放電(ESD)。而車間工人一般不會按規定穿戴好手腕帶設備，也沒有檢測人員檢測其佩戴情況，即使有監控設備，工人同樣可以讓自己不在監控范圍內，導致該套消靜電設備失去意義，靜電得不到及時釋放，而產生靜電中和放電，靜電放電過程中產生強烈電流足夠完全的熱量完全熔化掉半導體芯片的內部電路；更糟糕的是這種損傷只有十分之一會在終測前使整個元器件失效，其余90%只造成電路部分損壞，也就是說它可以通過終測，使得缺陷完全被忽略，而在發貨給客戶之后導致出現早期現場失效。
通道管理設備作為門禁系統的一種，有效地控制出入人員及有序的通過通道系統，規范員工管理，節約企業管理支出及人力成本，實現員工出入車間自動化管理。
1.1設計需求說明及分析
ESD靜電對電子產品的影響不僅表現對產品的損壞上，更為嚴重的是，它對產品可靠性（間歇失去功能）的影響是巨大的。它會導致產品的性能不穩定，維修次數因此而增加。這種情形占受靜電破壞的90%。ESD防靜電門禁控制系統的實施能有效預防可靠性的失效等由靜電產生的問題。
訊諾防靜電門禁系統需求分以下三種情況：
①. 卡驗證合法后，員工才能通過三棍閘。要求在即時記錄里顯示卡片驗證合法或者不合法的記錄，以及員工通過三棍閘的記錄；
②. 當卡合法和腳的靜電測試通過后，員工才能通過三棍閘。要求在即時記錄里顯示卡片驗證合法或者不合法的記錄，腳的靜電測試通過或者沒有通過的記錄，以及員工通過三棍閘的記錄；
③. 當卡合法以及手和腳的靜電測試都通過后，員工才能通過三棍閘。要求在即時記錄里顯示卡片驗證合法或者不合法的記錄，手的靜電測試通過或者沒有通過的記錄，腳的靜電測試通過或者沒有通過的記錄，以及員工通過三棍閘的記錄。
各車間可根據自身情況，靈活自定義測試方式。
3.1.1 ESD系統概述
訊諾靜電檢測門禁系統主要由靜電測試儀、三輥閘、中心控制器、感應卡讀卡器、電源、遠程通訊器、以及管理計算機、服務器等組成。通過門禁系統【門禁控制器】對所刷卡人員權限分析，進行相應靜電測試并釋放靜電，測試合格后通道自動放行【測試不合格者，靜電測試儀自動釋放其靜電，確保安全】，員工即可進入室內安全環境，避免由外部環境攜帶入內的靜電對電子器件造成損害。
l 靜電測試儀：
靜電測試儀是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構。根據中心控制器的分組信號，可以對刷卡人進行手腳均測、只測手、只測腳、不需ESD檢測等4種情況的操作。
l 三輥閘：

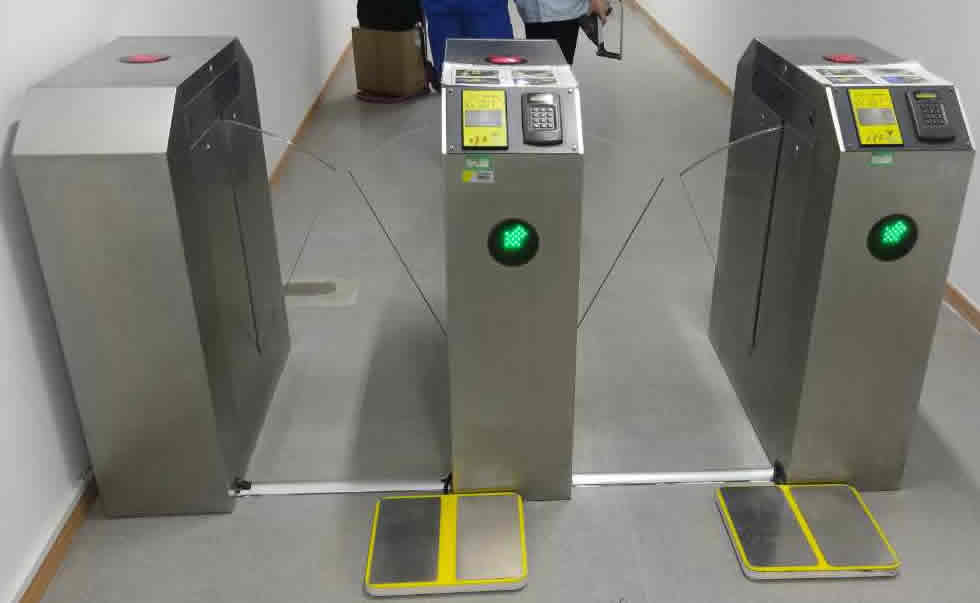

三輥閘進入方向配置ESD檢測儀和感應讀卡器，刷卡和靜電檢測合格后可以通行一人。外出方向也配置感應讀卡器以供公司自行設定成雙向通道。
出口閘機配置外出感應讀卡器，可設置為刷卡外出，也可設置為自由外出。
l 中心控制器：
保存員工資料，根據刷卡信號判定該員工是否允許通過，屬于哪種測試類型，并發送給靜電測試儀，再根據靜電測試儀的輸出信號，驅動三輥閘機構。
l 感應卡讀卡器：
接收刷卡信號，傳送至中心控制器進行判別。
l 電源：
提供全部機構的供電。
l 遠程通訊器：
提供中心控制器與計算機的通訊，完成設置和數據采集。
l 管理計算機：
安裝ESD門禁管理軟件。
l 服務器(備選)：
安裝ESD門禁數據庫，可以采用公司現有的Microsoft SQL Server數據庫管理系統。
橋式斜角翼閘產品參數：
1. 型號： XN211
2. 尺寸： 1200長*300寬*1000高（MM）
3. 單翼寬度：260MM
4. 最大通道：600MM (建議570MM為佳)
5. 重量： 80KG
6. 材料工藝：304號不銹鋼精加工定制
7. 輸入電壓：AC220±10V,50HZ
8. 驅動電機：直流電機 50W/24V
9. 電機使用壽命：500萬次以上
10. 電機轉速： 1800轉/分
通行速度： 30-40人/分鐘
11. 開關速度： 0.6-2秒可調
12. 工作環境：室內、室外（建議搭雨棚）
適應溫度：溫度：-40℃—— 80℃
適應濕度：濕度：5％—— 90％
