衛生間隔斷軟件第一課
衛生間隔斷出圖算料軟件，可以實現快速出圖算料，為你的降本增效，同樣的單量，收入更多！
可能你會有疑問，快速出圖算料，怎樣才算快速呢？這樣子說吧，100平方的工程，3-5組的隔斷，一般不需要10分鐘，就可以完成，包含有：平面圖、立面圖、側立面圖、材料清單明細、材料匯總單、裁板圖; 這些基本可以滿足你工程上的需要了，當然，如果有特殊要求，歡迎和我們溝通！
現在的衛生間隔斷出圖算料軟件，可以做些什么樣的呢？
????1、常規的有無頂軌、各種腳（支撐腳、地槽、腳線），格局類型有：一字型、L字型和U字型，廁具類型有：蹲廁、座廁、小便池、拖把池、殘衛。
????2、坑向默認為向前，也可設置為向左或者向右。
????3、門可選各種開門方向或者不做，可選天地合頁、平開合頁、側邊合頁，可做疊門。
????4、可出單啟口或者雙啟口圖，注意，此功能僅開放給兩年付的客戶使用，且需要提供相應參數，由我方技術人員設置好才能用。
????5、分格大小默認為均分，可以進入設置分格界面，設置不同的分格要求，單格的寬度、立板尺寸、開門方向、門洞大小、廁具的類型、坑向、另加高或者降低臺階、廁格的深度也可單獨設置，以方便做殘衛，殘衛的門洞方向默認向前，也可以設置向左或者向右。
????6、隔板后面有柱的情況也可處理。
????
????7、中隔板加不加腳可以單獨勾選。
????8、小便板預設了幾個款式，上下圓款和弧形款可以調整上下角的半徑。
????9、預設了部分拉桿和腳，拉桿和腳都設置了前板和邊板嵌入尺寸，也就是見光尺寸再加上的尺寸，中隔板設置的是減尺。
????10、值得留意的是，深度是不包含前板的尺寸，也就是采用內徑尺寸。
（下面的教程以2024年10月上線的版本為例，如果有優化升級，將再出新教程?。?/p>

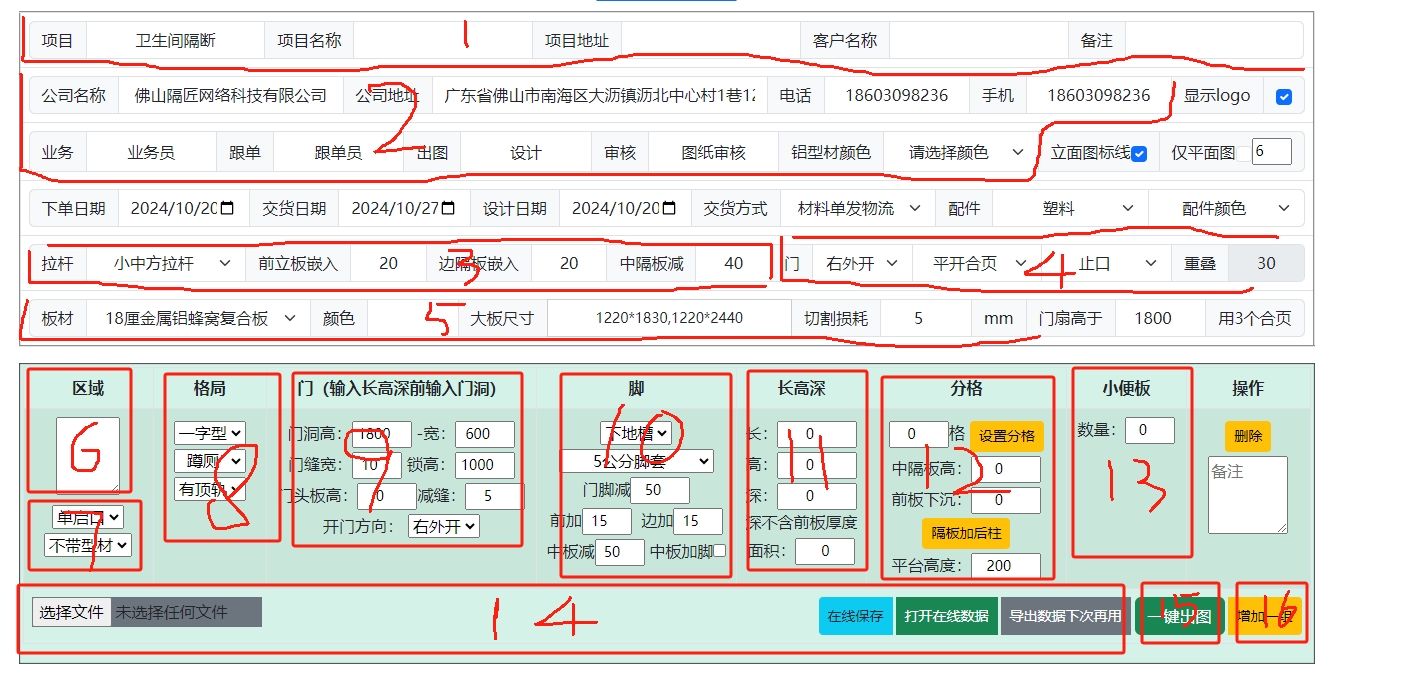

初識界面：
????
????整個界面可以分為以下16個部分，下面詳細說明一下：
????
????第1部分：就是整一個訂單的情況，需要自己輸入，項目名稱或者客戶名稱會出現在材料清單的文件名中。
????第2部分：此部分內容來源于個人中心->公司資料里面預先填寫好的。如果需要在圖紙中出現logo，可 以把logo發給我們代上傳。
????第3部分：拉桿，可以預設多個拉桿，包括：名稱、尺寸、前立面嵌入尺寸、邊隔板嵌入尺寸，中隔板減尺等。如果沒有你想的，可以聯系我們加上。
????第4部分：門的選項。
????第5部分：板材的預設，板名稱和厚度，用到的大板尺寸，可以使用鼠標滾輪來多選，也可以在輸入查詢來篩選，因為顏色太多，所以沒有辦法做預設；切割損耗是指刀口損耗。
????第6部分：是指該組隔斷所在位置，比如：三樓男衛，9樓女衛之類。
????第7部分：此部分僅兩年付以上客戶可用。主要是金屬板的啟口圖或者開料圖。
????第8部分：主要解釋一下格局，一字型，指沒有左右邊板；L型：有左或者右邊隔板；u型：指左右兩邊都有隔板。
????第9部分：門的部分，門洞高尺寸-門腳減尺寸=門扇高，門洞寬-門縫寬=門扇寬，如果是疊門，則門洞寬+重疊尺寸=門扇寬。要做門頭板時，直接輸入想要的門頭板高度，寬度為門洞寬-減縫。
????第10部分：腳，有三種：支撐腳、下地槽和地腳線，分別預設：名稱，尺寸、門腳減尺，前板和邊板嵌入尺寸，中隔板減尺，可選：中隔板用不用腳。
????第11部分：長高深，長指隔斷的寬，高指隔斷的總度，深指深度板的內徑尺寸，不包含前板厚度。面積會根據格局計算，也可以自己輸入，與后臺計算出來的面積比較后，取最大值。
????第12部分：1、分格，當輸入長度后，會自動按平均分格，也可以自己點擊設置分格按鈕來進入調整，因為設置分格里面的內容較多，下面將詳細介紹；2、中隔板高是根據隔斷高-拉桿中隔板減尺寸-腳的中板減尺寸計算出來，也可以自己直接輸入一個值當中隔板的高。3、前板下沉，是指前立板和隔板不在同一水平面，比如高度是2000，前板下沉150，則左右隔板和是中隔板的高度以2000-150=1850為高度計算標準。4、隔板加后柱的按鈕，是指當某一個位置后面有柱凸出來，隔板需要減尺寸時，可以點擊進入在對應的位置輸入數據。5、平臺高度，是指隔斷在一個臺階上，這個臺階高度就是平臺高度，如果某一分格（如殘衛）是平地面的，則分格設置中，這個分格的水平值輸入負的平臺高度，如：平臺高度200，則輸入-200，則這個殘衛是平地面的。如果所有分格都在同一水平面，則可以不管這個尺寸。
????第13部分：小便板，當數量大于0時，出現小便板的設置，小便板預設了幾個款式，上下圓款和弧形款可以調整上下角的半徑。
????第14部分：是當一個圖紙做好了，需要保存下來，以便日后使用，其中在線保存，是指把圖紙保存在我們的云端，保存后，在打開在線數據，就可以重新打開圖紙編輯了，因為圖紙保存占據的空間較大，所以僅免費提供20個圖紙的免費保存空間，如果需要更多的保存空間，需要另外付費。不需要在線保存的，我們提供了導出數據下次再用的功能，就是把圖紙內容保存在你的電腦，然后下次需要使用時，在左邊選擇文件按鈕，找到導出的圖紙文件，就可以重新打開圖紙了。
????第16部分：當要做的隔斷不止一組時，可以點增加一組，就可以處理更多的隔斷了。
????第15部分：當完成上面的操作，點一鍵出圖，即可完成出圖算料，可以導出材料清單、導出圖紙的pdf格式，可以導出裁板圖了。
????其他的補充：如果僅需要平面圖而不需要立面圖時，勾選一下僅平面圖，再一鍵出來，則只顯示平面圖了，也不顯示圖框了，在僅平面圖后面的數字，是指一頁顯示多少個平面圖。

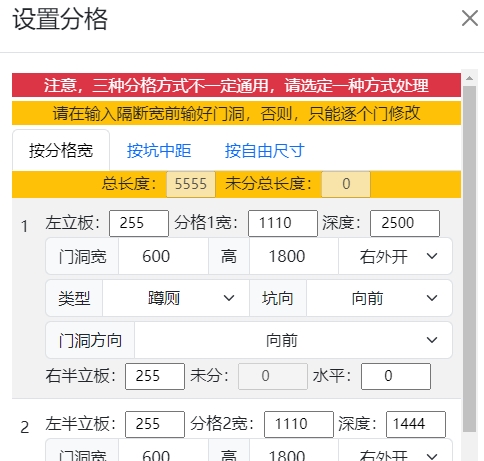

????設置分格的教程：
????注意，以下教程均以按分格寬設置為準，其他按坑中距或者按自由尺寸不在本教程中，因為坑向可以調整，所以坑中距不太適用這種情況。
????設置分格的功能，可以設置第一個分格的寬度，深度，左右立板尺寸、門洞寬高，開門方向，廁具類型、坑向，水平尺寸，門洞方向，當需要做把一個分格門洞方向設置為向左右時，那么深度一定要加大，才夠位置在左右做門，一般的門是600，加上左右立板尺寸400左右，就是一定要比其他深度大1000左右。
下面詳細說一下：
????1、需要修改某個分格寬時，直接修改對應的分格寬度，此時，未分總長度會不為0，就需要把這個值調整到其他分格寬度中，保持此值一定要為0，
????2、當修改了分格寬后，當分格的未分會不為0，需要把這個數值調整到左（半）立板或者右（半）立板或者門洞寬，保持此值一定要為0，
????3、修改左（半）立板或者右（半）立板或者門洞寬的值時，同樣需要2的情況來做處理。
????
????4、可以按自己需要的類型和坑向來做調整。
????5、門洞方向，只有當此分格的深度大于在長高深那里輸入的深度度，才會出現門洞方向的可選項，這個設計的原因是，一般需要做殘衛才需要做大點深點，也就有可能門洞方向會向左或者右了。需要注意的是，如果門洞方向向左或者向右，此時的左右立板就是門兩邊的板了，站在門外，面向門洞，左手邊的是左立板，右手邊的右立板。
????6、水平，這個是新的，代替舊版的臺階，現在這個水平默認為0，如果平臺高度是200的話，隔斷就是做在一個高度為200的臺階上，這個水平值，如果輸入負n，代表這一分格比其他分格低n毫米，當n=平臺高度時，就代表這一分格是直接做在地平面上，如果輸入正n，代表這一分格比其他分格高n毫米
以上是這次教程的全部內容，如果有問題，請與我們聯系。
????
